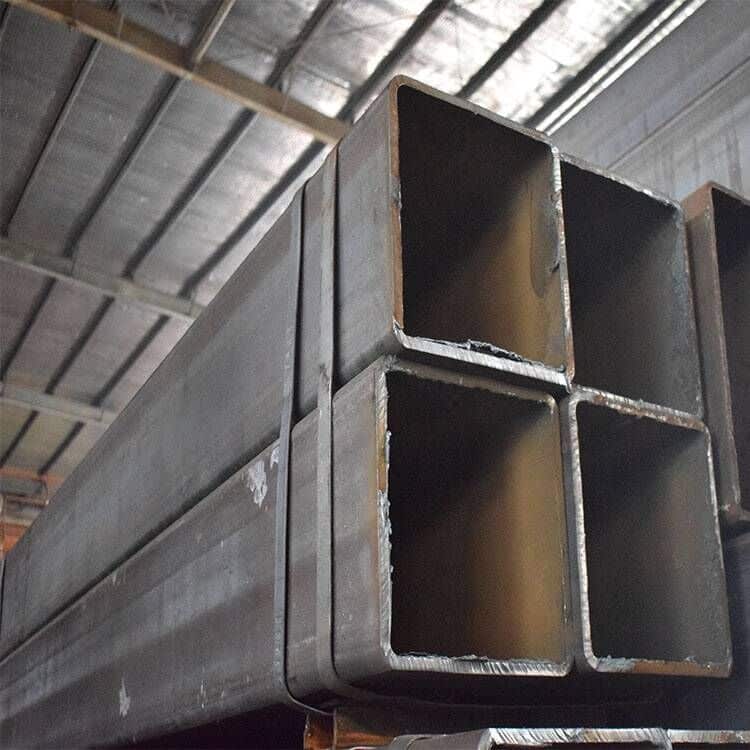

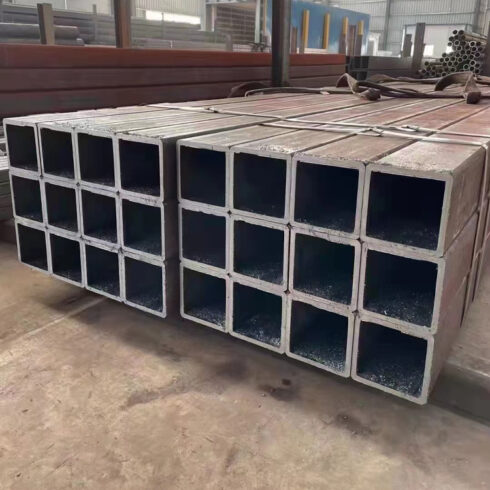

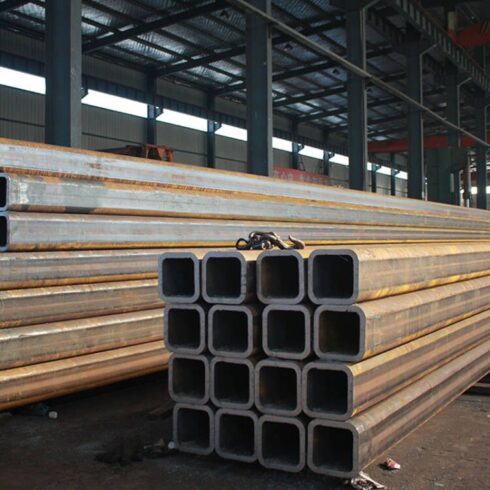

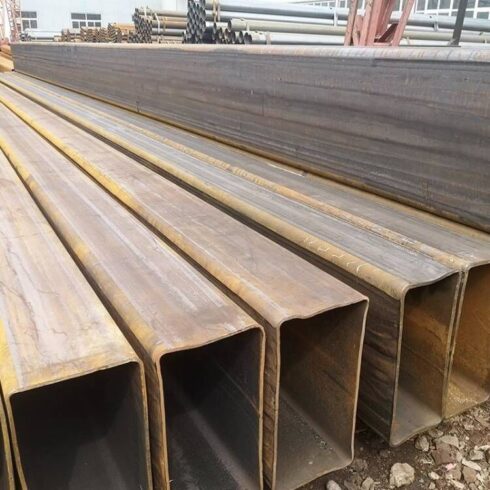

Square Tube

Surface conditions:

Hot rolled

Cold rolled

Ms Square tube sizes（It can be customized according to customer requirements）

Size byInch (diameter)	Thickness	Sizes byMM  (diameter)	Thickness
inch	inch	mm	mm
1/2″ x 1/2″	0.065″	16mm×16mm	0.4mm～1.5mm
3/4″ x 3/4″	0.049″	18mm×18mm	0.4mm～1.5mm
	0.065″	20mm×20mm	0.4mm～3mm
	0.083″	22mm×22mm	0.4mm～3mm
	0.120″	25mm×25mm	0.6mm～3mm
1″ x 1″	0.049″	30mm×30mm	0.6mm～4mm
	0.058″	32mm×32mm	0.6mm～4mm
	0.065″	34mm×34mm	1mm～2mm
	0.072″	35mm×35mm	1mm～4mm
	0.083″	38mm×38mm	1mm～4mm
	0.095″	40mm×40mm	1mm～4.5mm
	0.109″	44mm×44mm	1mm～4.5mm
	0.120″	45mm×45mm	1mm～5mm
1 1/8″ x 1 1/8″	0.035″	50mm×50mm	1mm～5mm
	0.049″	52mm×52mm	1mm～5mm
	0.065″	60mm×60mm	1mm～5mm
	0.109″	70mm×70mm	2mm～6mm
	0.120″	75mm×75mm	2mm～6mm
1 1/4″ x 1 1/4″	0.049″	76mm×76mm	2mm～6mm
	0.065″	80mm×80mm	2mm～8mm
	0.072″	85mm×85mm	2mm～8mm
	0.083″	90mm×90mm	2mm～8mm
	0.109″	95mm×95mm	2mm～8mm
	0.120″	100mm×100mm	2mm～8mm
	0.135″	120mm×120mm	4mm～8mm
	0.156″	125mm×125mm	4mm～8mm
	0.188″	130mm×130mm	4mm～8mm
1 1/2″ x 1 1/2″	0.049″	140mm×140mm	6mm～10mm
	0.065″	150mm×150mm	6mm～10mm
	0.072″	160mm×160mm	6mm～10mm
	0.083″	180mm×180mm	6mm～12mm
	0.109″	200mm×200mm	6mm～30mm
	0.120″	220mm×220mm	6mm～30mm
	0.140″	250mm×250mm	6mm～30mm
	0.188″	270mm×270mm	6mm～30mm
	0.250″	280mm×280mm	6mm～30mm
1 3/4″ x 1 3/4″	0.065″	300mm×300mm	8mm～30mm
	0.083″	320mm×320mm	8mm～30mm
	0.095″	350mm×350mm	8mm～30mm
	0.109″	380mm×380mm	8mm～30mm
	0.120″	400mm×400mm	8mm～30mm
	0.188″	420mm×420mm	10mm～30mm
2″ x 2″	0.049″	450mm×450mm	10mm～30mm
	0.065″	480mm×480mm	10mm～30mm
	0.083″	500mm×500mm	10mm～30mm
	0.109″	550mm×550mm	10mm～40mm
	0.120″	600mm×600mm	10mm～40mm
	0.145″	700mm×700mm	10mm～40mm
	0.165″	800mm×800mm	10mm～50mm
	0.188″	900mm×900mm	10mm～50mm
	0.250″	1000mm×1000mm	10mm～50mm
	0.312″
2 1/4″ x 2 1/4″	0.188″
	0.250″
2 1/2″ x 2 1/2″	0.083″
	0.109″
	0.120″
	0.188″
	0.250″
	0.312″





Chemical composition of material

Grade	element	C	Mn	P	S
ASTM A500 Gr.b	%	0.05%-0.23%	0.3%-0.6%	0.04%	0.04%

Acc.to EN10027/1	Acc.to EN10027/2	C% max (Norminal W.T.(mm)		Si% max	Mn% max	P% max	S% max	N% max
and IC 10		≤ 40
S235JRH	1.0039	0.17	0.20	–	1.40	0.045	0.045	0.009
S275JOH	1.0149	0.20	0.22	–	1.50	0.040	0.040	0.009
S275J2H	1.0138	0.20	0.22	–	1.50	0.035	0.035	–
S355JOH	1.0547	0.22	0.22	0.55	1.60	0.040	0.040	0.009
S355J2H	1.0576	0.22	0.22	0.55	1.60	0.035	0.035	–



Mechanical properties of material

Grade	Yield Strength	Tensile Strength	Elongation
A500.Gr.b	46 ksi	58 ksi	23%
A513.GR.B	72 ksi	87 ksi	10%

Norm		Yield Strength			Tensile Strength		Min.elogation				Min.percent properties
Acc.to EN10027/1 and IC 10	Acc.to EN10027/2	Norminal W.T.mm			Norminal W.T.mm		Longit.		Cross		Test temperature°C	Average min.impact value
		≤16	>6	>40	<3	≤3≤65	Norminal W.T.mm
			≤65	≤65			≤40	>40	>40	≤65
								≤65	≤40
S253JRH	1.0039	235	225	215	360-510	340-470	26	25	24	23	20	27
S275JOH	1.0149	275	265	255	410-580	410-560	22	21	20	19	0	27
S275J2H	1.0138	275	265	255	430-560	410-560	22	21	20	19	-20	27
S355JOH	1.0547	355	345	335	510-680	490-630	22	21	20	19	0	27
S355J2H	1.0576	355	345	335	510-680	490-630	22	21	20	19	-20	27



Equivalent specfications

EN 10210-1	NF A 49501 NF A 35501	DIN 17100 DIN 17123/4/5	BS 4360	UNI 7806
S235JRH	E 24-2	St 37.2	–	Fe 360 B
S275JOH	E 28-3	St 44.3 U	43 C	Fe 430 C
S275J2H	E 28-4	St 44.3 N	43 D	Fe 430 D
S355JOH	E 36-3	St 52.3 U	50 C	Fe 510 C
S355J2H	E 36-4	St 52.3 N	50 D	Fe 510 D
S275NH	–	St E 285 N	–	–
S275NLH	–	TSt E 285 N	43 EE	–
S355NH	E 355 R	St E 355 N	–	–
S355NLH	–	TSt E 355 N	50 EE	–
S460NH	E 460 R	St E 460 N	–	–
S460NLH	–	TSt E 460 N	55 EE	–

– block letter “S” means “STEEL FOR STRUCTURAL APPLICATIONS”
– the next fi gure means the minim. yield value required for wall thickness ≤16 mm
– “J2” means impact test value -20° C min. 27 joule
– block letter “H” means “HOLLOW SECTION”.
